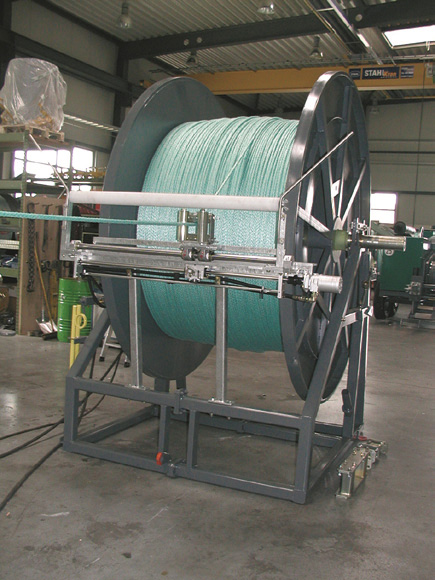

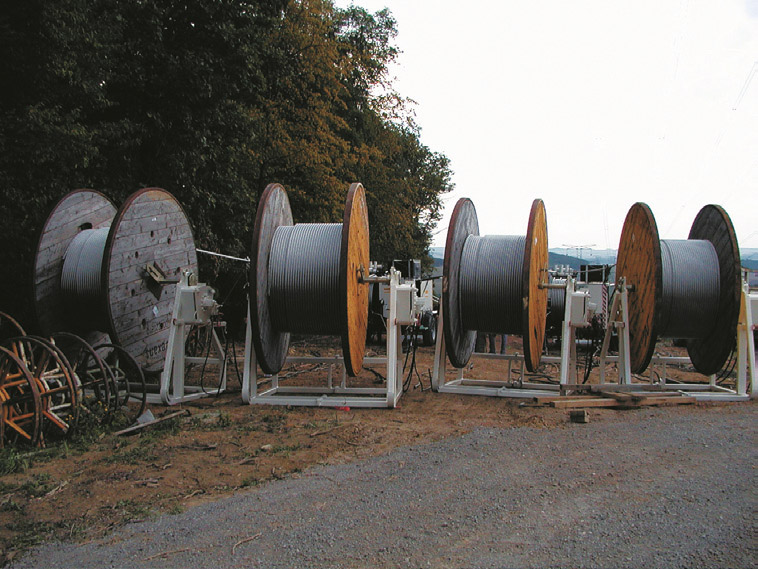

8~13吨一体式液压放线架 TBZ 246/TB249/TBZ550
型号：TBZ 246/TB249/TBZ550
品牌：ZECK
产地：德国
用途：
张力放线展放回收导线使用, 适用最大线盘直径3000mm 线盘重量8000-13000kg
特点：
- 一体式液压放线架, 更换线盘不须拆卸液压驱动装置 - 全自动驱动具有回牵功能 - 高质量轻量支撑轴具有两个可以调整宽度的锥形套 管, 可完美的固定导线盘, 适用于所有形式线盘 - 支撑轴由减速机直接驱动 - 方钢式框架坚固耐用
技术参数
| 型号 | TB246 | TBZ249 | TBZ550 |
| 驱动扭力Nm | 2900 | 2900 | 4000 |
| 支撑轴mm | 76 | 76 | 95 |
| 最大线盘直径 mm | 3000 | 3000 | 3000 |
中心孔125mm 最大线盘宽度mm | 1480 | 1560 | 1775 |
中心孔80mm 最大线盘宽度mm | 1380 | 1460 | 1640 |
| 最大线盘重量kg | 8000 | 10000 | 13000 |
| 放线架自重kg | 720 | 1250 | 1360 |
| 线盘尺寸 | 1985x2110x1800 | 2070x2350x1870 | 2600x2400x1910 |
规格描述
驱动装置
- 由液压马达驱动减速机, 由减速机直接转动
线盘支撑轴
- 具有空转切换开关可方便人工转动操作
- 机械式剎车系统可用于停止出线时安全锁定
线盘使其不会转动
线盘紧固装置
- 具有锥紧固套筒可调整夹持线盘宽度, 可容
易以及完美的固定线盘
- 线盘驱动经由一个可以调整位置的驱动螺栓
可适用于所有形式导线盘
- 更换线盘时仅需开启固定插销可轻易使用吊
车将线盘连同驱动轴一并提起, 不需要拆卸
液压驱动装置
结构配置
- 放线架中间具有可以拆卸的连接部位, 可用
于加大可放入线盘宽度
- 可拆卸的框架可以缩小运输尺寸
- 方钢结构框架包含锚固环
选购项
- 15 米液压油管包含快速接头
- 接地线盘包含固定装置
- 适用于直升机放线的设计( 出线速度每小时
20km/h)
- 绳索自动排线装置
- 可拆卸或是固定式液压动力源( 柴油或是汽
油发动机液压泵)
- ATS 自动放线系统可放置在张力机后面不需
要额外装置启动
- 用于回收旧导线的可拆卸式线盘
- 生物溶解液压油
- 其他特殊规格可订做
