分体式液压放线架 TB / IT
型号： TB / IT
品牌：ZECK
产地：德国
用途：

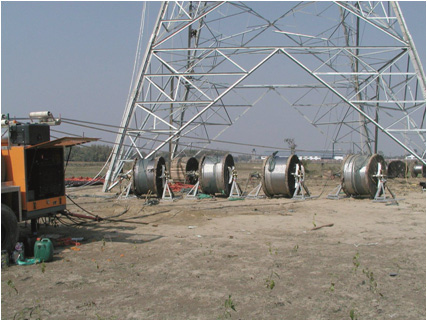

张力放线展放回收导线使用, 适用最大线盘直径3200mm 线盘重量2000-10000kg
特点：
- 可拆卸式液压放线架, 可缩小运输尺寸 - 包含可拆卸式液压驱动装置( 选购) - 支撑轴两端具有十字固定螺栓可夹持线盘 - 具有手动液压升降系统, 可自载自卸导线盘
技术参数
| 型号 | 244-050 | 244-200 | 244-300 |
| 液压驱动装置 | X | V | V |
| 最大线盘直径mm | 2000 | 2800 | 3200 |
| 最小线盘直径mm | 700 | 1000 | 1500 |
最大线盘宽度mm | 1300 | 1500 | 1650 |
最大线盘重量kg | 2000 | 2000 | 10000 |
| 放线架自重kg | 180 | 280 | 360 |
| 线盘尺寸mm | 1400 | 2000 | 2200 |
规格描述
驱动装置
- 由可拆卸式液压马达驱动减速机, 由减速机直
接转动线盘支撑轴
- 具有空转切换开关可方便人工转动操作
- 机械式剎车系统可用于停止出线时安全锁定线
盘使其不会转动
线盘紧固装置
- 具有锥紧固套筒可调整夹持线盘宽度, 可容易
以及完美的固定线盘
- 线盘驱动经由一对十字架的夹紧急转动装置驱动
- 更换线盘时需要拆卸液压驱动装置
- 支撑脚具有液压起重装置可以自载自卸导线盘
结构配置
- 热镀锌方钢框架
- 两座分体式放线架
- 拆卸的框架可以缩小运输尺寸
- 方钢结构框架包含锚固环
选购项
- 15 米液压油管包含快速接头
- 接地线盘包含固定装置
- 液压驱动装置( 驱动扭力2900Nm, 重量77kg)
包含快速连接装置
- 用于回收旧导线的可拆卸式线盘
- 生物溶解液压油
- 其他特殊规格可订做
